T-base in Titanio Extragrade

EXTRAGRADE + GUAINA CALCINABILE

(su OT EQUATOR)

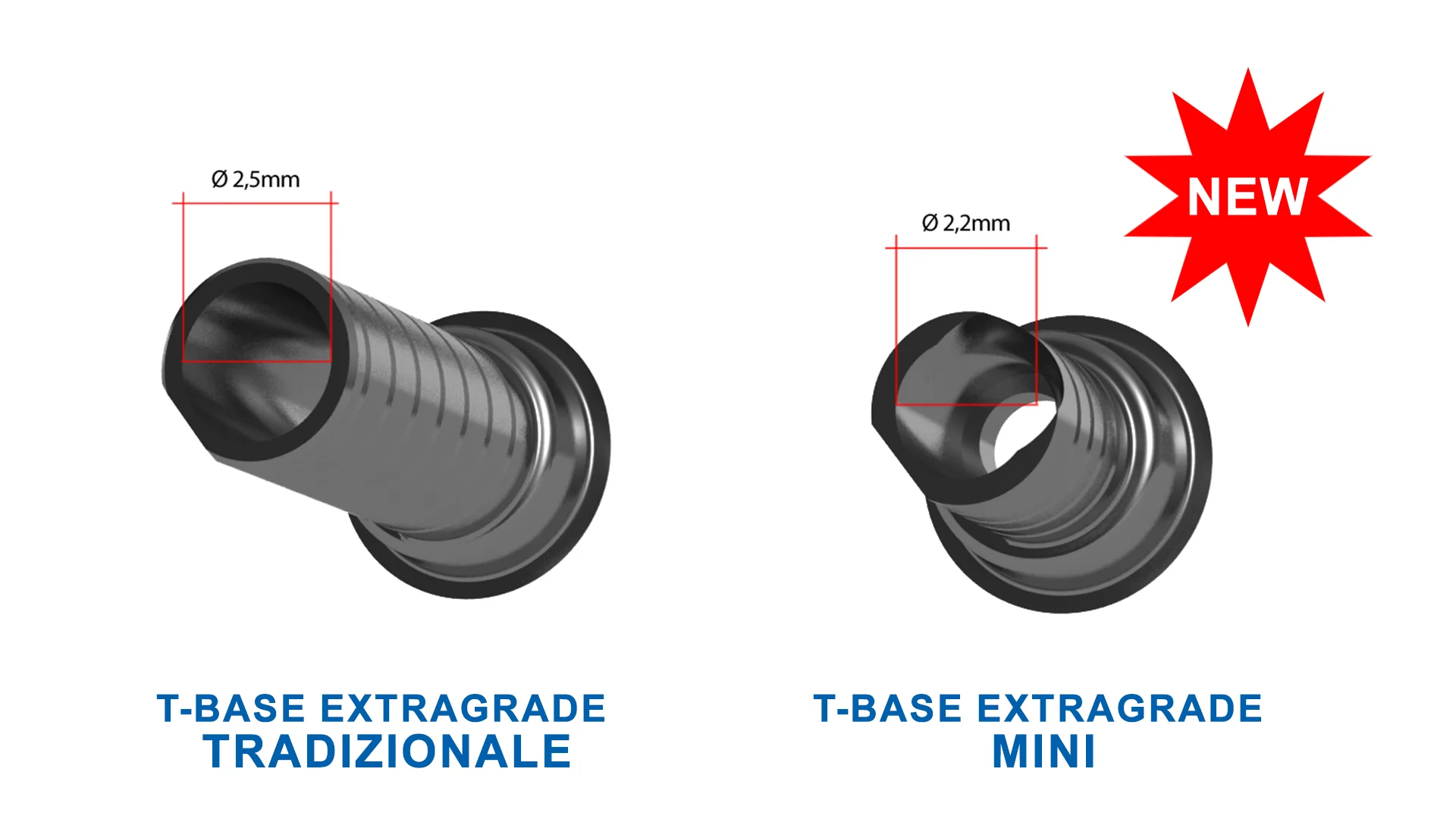

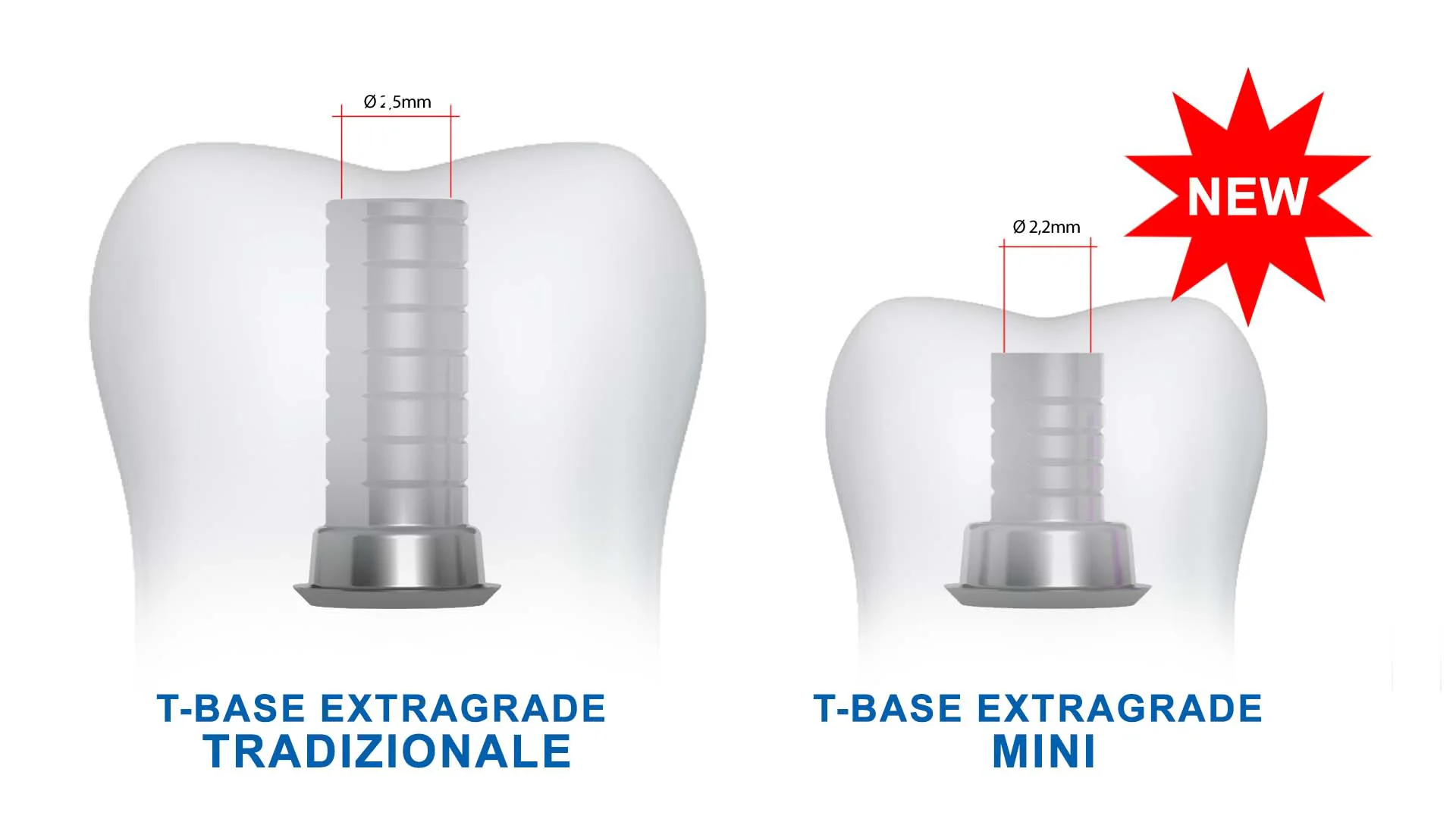

"Per un’estetica migliore, foro e dimensioni ridotte"

INFORMAZIONI PRODOTTO

STUDIO

LABORATORIO

SPECIFICHE PRODOTTO

VIDEO

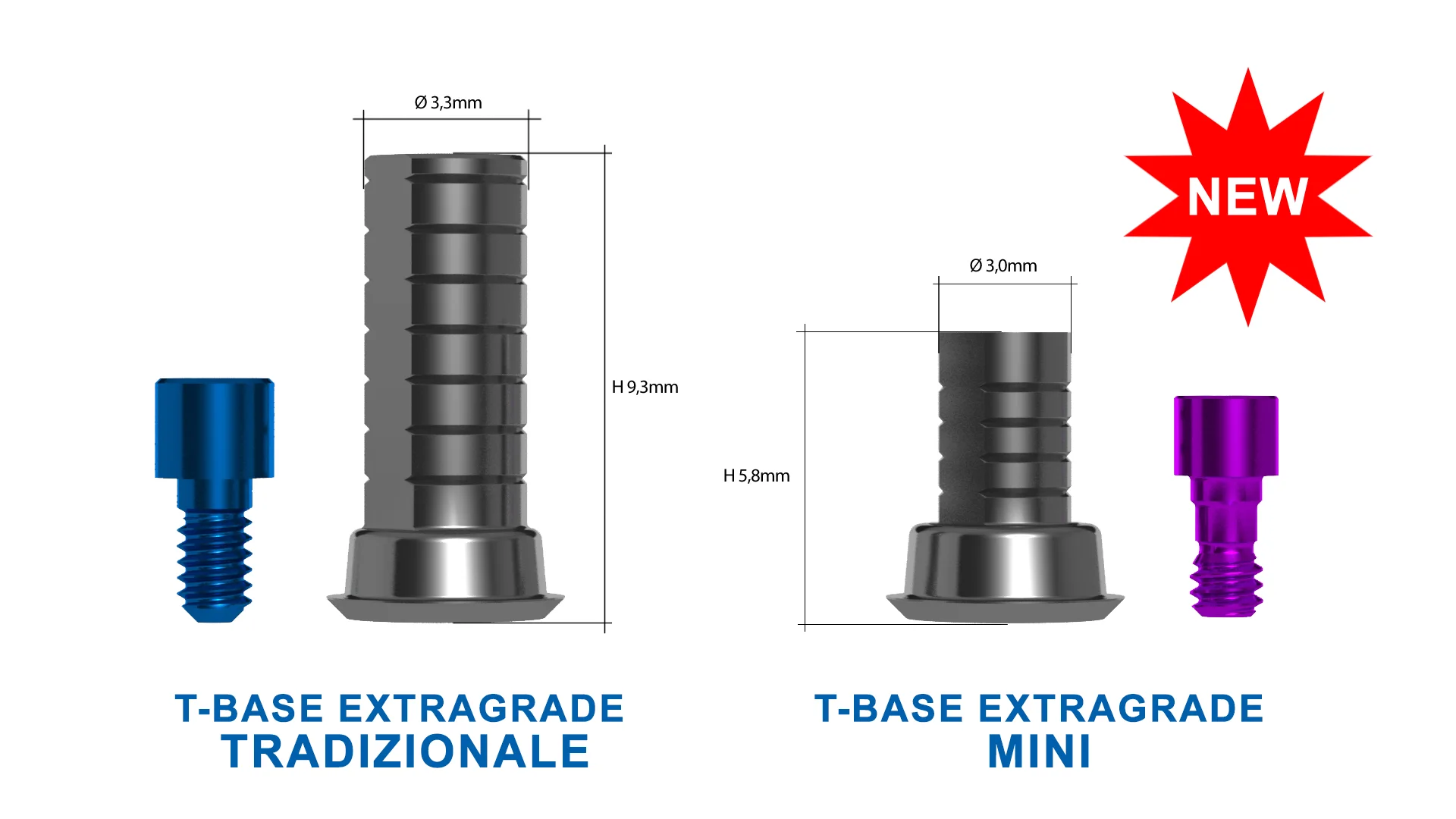

T-base Extragrade Mini in titanio con vite passante e guaina calcinabile

T-base Extragrade Mini dritto con vite passante e guaina calcinabile da fondere per tecnica di incollaggio. Disponibili in due diametri.

Sono raccomandati anche quando la fuoriuscita delle viti nell’arcata può creare problemi estetici; grazie alla vite viola quadrata, si può inclinare il foro vite di 25 gradi. In caso di impianti particolarmente inclinati è possibile omettere una vite (ad esempio una su quattro in una all-on- four), sfruttando il sottosquadro dell’Ot Equator come incastro ritentivo per il Seeger.

T-base Extragrade in titanio con vite passante e guaina calcinabile

Monconi in titanio con vite passante e guaina calcinabile

T-base Extragrade Standard dritti con vite passante e guaina calcinabile da fondere per tecnica di incollaggio. Disponibili in tre diametri.

Sono raccomandati quando la fuoriuscita delle viti nell’arcata dentale non crea problemi estetici. La vite gialla quadrata viene usata quando si fresa direttamente una connessione OT Bridge nella struttura anche con foro inclinato. In caso di impianti particolarmente inclinati è possibile omettere una vite (ad esempio una su quattro in una all-on- four), sfruttando il sottosquadro dell’Ot Equator come incastro ritentivo per il Seeger.

T-base Extragrade in titanio da 15° con vite passante e guaina calcinabile

Monconi in titanio inclinati 15° senza foro e guaina calcinabile

T-base Extragrade in titanio da 15° con vite passante e guaina calcinabile da fondere per tecnica di incollaggio. Disponibili in due diametri.

Sono raccomandati quando la fuoriuscita delle viti nell’arcata dentale può crea problemi estetici. Grazie alla vite gialla tonda si può inclinare il foro vite di 20 gradi. In caso di impianti particolarmente inclinati è possibile omettere una vite (ad esempio una su quattro in una all-on- four), sfruttando il sottosquadro dell’Ot Equator come incastro ritentivo per il Seeger.

In presenza di divergenze implantari, il piano fresato esterno di riferimento del T-base extragrade dovrà essere posizionato in corrispondenza del maggior sottosquadro creato dall’ Ot Equator.

Sistema Antirotazione

La rotazione dell’anello seeger è impedita da uno stop presente all’interno del moncone extragrade.

Sistema Extragrade

La svasatura del moncone extragrade dovrà essere posizionata in corrispondenza del maggior sottosquadro creato dall’Ot Equator.

Piano fresato esterno di riferimento

Il piano fresato esterno di riferimento permette di individuare la posizione interna della svasatura extragrade.

INFORMAZIONI PRODOTTO

STUDIO

LABORATORIO

SPECIFICHE PRODOTTO

VIDEO

INFORMAZIONI PRODOTTO

MONCONE IN TITANIO EXTRAGRADE MINI Ø 3.5 mm

T-BASE IN TITANIO EXTRAGRADE MINI Ø 3.5 mm

Ref. MMSEG

Confezione contenente:

• 1 T-BASE IN TITANIO EXTRAGRADE MINI DA INCOLLAGGIO
(h 5.7mm, Ø 3.5mm)
• 1 VITE IN TITANIO PER MONCONE EXTRAGRADE MINI
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO

MONCONE IN TITANIO EXTRAGRADE MINI Ø 4.0 mm

T-BASE IN TITANIO EXTRAGRADE MINI Ø 4.0 mm

Ref. MM40SEG

Confezione contenente:

• 1 T-BASE IN TITANIO EXTRAGRADE MINI DA INCOLLAGGIO
(h 5.7mm, Ø 4,0mm)
• 1 VITE IN TITANIO PER MONCONE EXTRAGRADE MINI
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO

MONCONE IN TITANIO EXTRAGRADE Ø 3.5 mm

Ref. MTSEG

T-BASE IN TITANIO EXTRAGRADE Ø 3.5 mm

Confezione contenente:
• 1 T-BASE IN TITANIO EXTRAGRADE DA INCOLLAGGIO
(h 9.5mm, Ø 3,5mm)
• 1 VITE IN TITANIO
(h 2.0mm)
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO

MONCONE IN TITANIO EXTRAGRADE Ø 4.0 mm

T-BASE IN TITANIO EXTRAGRADE Ø 4.0 mm

Ref. MT40SEG

Confezione contenente:
• 1 T-BASE IN TITANIO EXTRAGRADE DA INCOLLAGGIO
(h 9,5mm, Ø 4,0mm)
• 1 VITE IN TITANIO
(h 2mm)
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO

MONCONE IN TITANIO EXTRAGRADE Ø 5.0 mm

T-BASE IN TITANIO EXTRAGRADE Ø 5.0 mm

Ref. MT50SEG

Confezione contenente:

• 1 T-BASE IN TITANIO EXTRAGRADE DA INCOLLAGGIO
(h 9.5mm, Ø 5.0mm)
• 1 VITE IN TITANIO
(h 2.0mm)
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO

T-BASE IN TITANIO EXTRAGRADE Ø 3.5 mm

(inclinato di 15°)

Ref MTSFEG

Confezione contenente:
• 1 T-BASE IN TITANIO EXTRAGRADE
(inclinato di 15° da incollaggio ø 3.5mm)
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO
• 1 VITE IN TITANIO PER MONCONE INCLINATO

T-BASE IN TITANIO EXTRAGRADE Ø 4.0 mm

(inclinato di 15°)

Ref MTEG15SF

Confezione contenente:
• 1 T-BASE IN TITANIO EXTRAGRADE
(inclinato di 15° da incollaggio ø 4.0mm)
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO
• 1 VITE IN TITANIO PER MONCONE INCLINATO

Ref. RMTSFEG

• 1 T-BASE EXTRAGRADE
inclinato 15° ø 3,5mm

Ref. RMTEG15SF

• 1 T-BASE EXTRAGRADE
inclinato 15° ø 4,0mm

Ref. RMMSEG

• 1 T-BASE IN TITANIO EXTRAGRADE MINI
Ø 3,5mm

Ref. RMM40SEG

• 1 T-BASE IN TITANIO EXTRAGRADE MINI
Ø 4,0mm

Ref. RMTSEG

• 1 T-BASE IN TITANIO EXTRAGRADE
Ø 3,5mm

Ref. RMT40SEG

• 1 T-BASE IN TITANIO EXTRAGRADE
Ø 4,0mm

Ref. RMT50SEG

• 1 T-BASE IN TITANIO EXTRAGRADE
Ø 5,0mm

Ref. GCMR

• 1 GUAINA CALCINABILE PER T-BASE EXTRAGRADE INCLINATO A 15°
Ø 3,5mm

Ref. GCMR 4

• 1 GUAINA CALCINABILE PER T-BASE EXTRAGRADE INCLINATO A 15°

Ø 4mm

Ref. GMM

• 1 GUAINA CALCINABILE PER T-BASE EXTRAGRADE MINI
Ø 3,5mm

Ref. GMM4

• 1 GUAINA CALCINABILE PER T-BASE EXTRAGRADE MINI
Ø 4,0mm

Ref. GC

• 1 GUAINA CALCINABILE PER T-BASE EXTRAGRADE
Ø 3,5mm

Ref. GC4

• 1 GUAINA CALCINABILE PER T-BASE EXTRAGRADE
Ø 4,0mm

Ref. GC5

• 1 GUAINA CALCINABILE PER T-BASE EXTRAGRADE
Ø 5,0mm

Ref. 030

• 1 MONCONE OT EQUATOR IN TITANIO
(con rivestimento TiN)

VITE E ANELLO DI GUARIGIONE

Ref. 159VAG

Confezione contenente:

• 1 VITE IN TITANIO AUTOESTRAENTE
• 1 ANELLO DI GUARIGIONE IN TITANIO

OT EQUATOR E ANELLO DI GUARIGIONE

Ref. 159EAG

Confezione contenente:

• 1 OT EQUATOR SEEGER IN TITANIO + TiN AUTOESTRAENTE
• 1 ANELLO DI GUARIGIONE IN TITANIO

Ref. 159VEA

• 1 OT EQUATOR SEEGER IN TITANIO + TiN AUTOESTRAENTE
(per anello autoestraente in peek o anello di guarigione in titanio)

Ref. 145SAE

• 1 OT EQUATOR SCAN ABUTMENT + VITE

Ref. 144AE

• 2 ANALOGHI DA LABORATORIO ø 4mm

Ref. AI502

• 2 ANALOGHI DA LABORATORIO ø 5mm

Ref. 144AVC4

• 1 ANALOGO DA LABORATORIO ø 4mm

(con vite per CAD/CAM)

• 2 ANALOGHI DA LABORATORIO ø 5mm

Ref. 144AVC5

• 1 ANALOGO DA LABORATORIO ø 5mm

(con vite per CAD/CAM)

Ref. 146VMI

• 1 VITE IN TITANIO SFERICA PER T-BASE INCLINATO
(per cacciavite foro inclinato)

Ref. 148VCM

• 1 VITE IN TITANIO PER T-BASE EXTRAGRADE MINI

(per cacciavite foro inclinato)

Ref. 147VME

• 1 VITE IN TITANIO PER FORO INCLINATO DA CENTRO FRESAGGIO

(per cacciavite foro inclinato)

Ref. VC

• 1 VITE IN TITANIO
(h 2mm)

Ref. VM

• 1 VITE IN TITANIO
(h 6mm)

Ref. VXL

• 1 VITE IN TITANIO
(h 11,5mm)

Ref. 022RGO

• 3 CONNETTORI CALCINABILI

Ref. SM6

• 6 SEEGER BIANCHI CON MANICO
(tenuta standard)

Ref. SRM6

• 6 SEEGER ROSA CON MANICO
(tenuta soft)

Ref. 144TLE

• 1 TRANSFER LUNGO OT EQUATOR IN TITANIO
(+ vite in titanio h 11,5mm)

Ref. 144TTE

• 1 TRANSFER OT EQUATOR IN TITANIO
(+ vite in titanio h 6mm)

Ref. 144MTE

• 2 TRANSFER OT EQUATOR
(per portaimpronta individuale)

Ref. TPM2

•2 MINI TRANSFER OT EQUATOR
(h 3,7mm)

STRUMENTI

Ref. 774CHE

• 1 CHIAVE QUADRATA CORTA + HOLDER
(quadrato 1.25mm - utilizzabile con cricchetto dinamometrico)

Ref. 775CLE

• 1 CHIAVE QUADRATA LUNGA + HOLDER
(quadrato 1.25mm - utilizzabile con cricchetto dinamometrico)

Ref. 760CS

• 1 CACCIAVITE/STELO LUNGO PER FORO INCLINATO
(per manipolo dinamometrico e per adattatore cricchetto dinamometrico)

Ref. 760CSC

• 1 CACCIAVITE/STELO CORTO PER FORO INCLINATO (per manipolo dinamometrico e per adattatore cricchetto dinamometrico)

Ref. 760ACC

• 1 ADATTATORE PER CACCIAVITE/STELO PER FORO INCLINATO
(utilizzabile con cricchetto dinamometrico)

Ref. 760CE

• 1 CONNETTORE PER MANIPOLO DINAMOMETRICO PREDISPOSTO PER HOLDER
(quadrato 1,25mm)

Ref. 774HC

• 1 HOLDER INTERCAMBIABILE

Ref. 760CRD

• 1 CRICCHETTO DINAMOMETRICO Per Ot Equator e Sphero-Block /Flex
(Valore da 10 a 70 Ncm torque, seguire le indicazioni di torque suggerite dalla casa implantare)

Ref. 124ICP

• 1 MANICO UNIVERSALE

OT CEM CEMENTO COMPOSITO

Ref. OC

Confezione contenente:
• 1 SIRINGA BICOMPONENTE 5ml
• 10 PUNTALI AUTOMISCELANTI

VIDEO

STUDIO

Scansione degli Scan Body in bocca. La parete fresata dello Scan Body deve essere rivolta verso il sottosquadro dell’impianto.

LABORATORIO

SOLUZIONI DIGITALI PER LINEA OT BRIDGE

SOLUZIONE A

Scansione degli Scan Abutment per progettazione Cad. La parete fresata dello Scan Abutment, corrisponde alla parte extragrade del T-base in titanio e deve essere rivolta verso il sottosquadro dell’impianto.

SOLUZIONE B

Scansione diretta del moncone in titanio per progettazione Cad.

LABORATORIO

TECNICA ANALOGICA

Analisi del modello mediante il Parallelometro Rhein83.

Analisi della divergenza fra gli impianti.

Analisi della dimensione del montaggio. Progetto che prevede l’uso dei monconi in titanio con vite, guaine da incollaggio e monconi in titanio senza viti con un’inclinazione di 15°.

Vite lunga avvitata su analogo Ot Equator, per controllare la direzione futura del foro.

T-base Extragrade in Titanio con foro, inclinato di 15°. Il Seeger bianco va inserito con l’apertura nella direzione del sottosquadro.

Se il foro vite crea problemi estetici, si può usare il t-base di titanio preangolato a 15° con la vite. Se il problema persiste, può essere usato solo con il Seeger ma la percentuale di T-base senza vite di fissaggio deve essere limitata al 25% (in questo caso 1 su 4).

E’ importante posizionare il T-base in titanio con con la parete piatta dal lato divergente, perché essa corrisponde alla smussatura chiamata Extragrade, che permetterà alla travata di superare notevoli sottosquadri fra gli impianti.

Il Seeger deve avere la parte aperta anche essa dal lato divergente, posizione che viene resa obbligata da un gradino anti-rotazionale che si trova all’interno della gola.

La guaina calcinabile permette la costruzione di una struttura che verrà poi fusa. In seguito verranno incollati passivamente i T-base extragrade in titanio.

La struttura calcinabile deve essere più passiva possibile. La passività è facilitata dall’uso dei connettori gengivali calcinabili che si possono adattare, tagliare e sagomare, cercando di lasciare il minor spazio possibile fra questi e il pilastro implantare.

Struttura calcinabile modellata pronta per la fusione.

Prima della cementazione, provare l’inserzione della travata. È importante cementare gli elementi uno per volta. Consigliato l’utilizzo del cemento composito Ot Cem di Rhein83.

Posizionare il T-base extragrade in titanio sull’abutment Ot Equator facendo attenzione che la parete fresata sia rivolta verso il sottosquadro.

Cospargere con il cemento sia la parte esterna del T-base di titanio che la superfice interna del canale da incollare. Avere cura di cospargere con vaselina la vite.

Assicurarsi che la parete fresata del T-base extragrade resti nella posizione corretta.

Lavoro lucidato, assemblato, pronto per essere ricoperto con il materiale estetico.
