OT Bar Multiuse

OT BAR è una barra con un lato piatto e un lato rotondo, da scegliere volta per volta a seconda dei casi. Se occorre costruire una protesi resiliente si monta la barra con la parte piana rivolta verso il piano occlusale, se occorre costruire una protesi rigida si monta la barra con la parte rotonda verso il piano occlusale. Quando la barra viene montata in un solo tratto lineare, per esempio nel caso classico fra due canini in zona incisiva, è possibile utilizzare entrambi i lati. Nel caso del lato rotondo, avremo un movimento altalenante con cedimento solo nella zona edentula distale. Nel caso del lato piatto, avremo una resilienza sia in zona incisiva che distale. Il sistema permette di creare una struttura fusa di rinforzo, che verrà modellata direttamente sul modello MASTER senza duplicarlo. Il contenitore calcinabile, una volta fuso, tratterrà la CLIP ritentiva garantendone, grazie alla sua tolleranza, una lunga durata e funzionalità.

INFORMAZIONI PRODOTTO

STUDIO

LABORATORIO

SPECIFICHE PRODOTTO

VIDEO

INFORMAZIONI PRODOTTO

Scatola OTBAR MULTIUSE 021OBMi

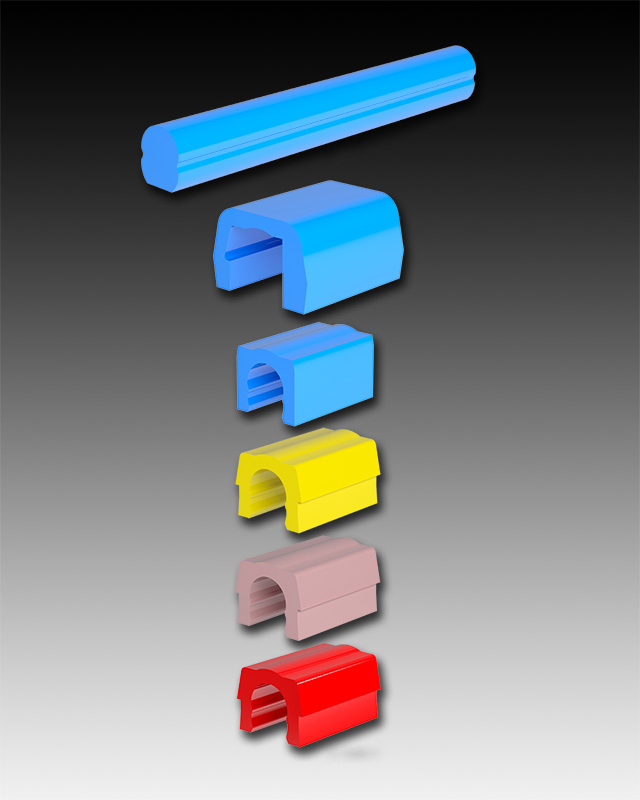

OT BAR MULTIUSE

Ref. 021OBM

Confezione contenente:

• 2 BARRE CALCINABILI
• 4 CLIP DI POSIZIONE A
• 4 CLIP DI POSIZIONE B
• 4 BOX CALCINABILI
• 4 CLIP RITENTIVE ROSA
• 4 CLIP RITENTIVE GIALLE
• 4 CLIP RITENTIVE ROSSE
• 2 CONNETTORI
• 1 RACCORDO GENGIVALE


OT BAR Multiuse 0220BB
Ref. 022OBB

• 2 OT BAR MULTIUSE CALCINABILE


OT BAR Multiuse BOX CALCINABILERef. 025CPB

• 4 BOX CALCINABILI OT BAR MULTIUSE


OT BAR Multiuse Posizionatore Clips ARef. 023CPA

• 4 OT BAR MULITUSE CLIP DI POSIZIONE A




OT BAR Multiuse Posizionatore Clips BRef. 024CPB

• 4 OT BAR MULTUSE CLIP DI POSIZIONE B


OT BAR Multiuse 022RGORef. 022RGO

• 3 RACCORDI GENGIVALI


OT BAR Multiuse CLIP RITENTIVA GIALLA

 Ref. 027CRG

• 4 CLIP RITENTIVA GIALLA TENUTA MEDIA (ca. 1800gr.)


OT BAR Multiuse CLIP RITENTIVA ROSARef. 026CRR

• 4 CLIP RITENTIVA ROSA TENUTA SOFT (ca. 1200gr.)


OT BAR Multiuse CLIP NEW ROSSA NEWRef. 027CRS

• 4 CLIP RITENTIVA ROSSA TENUTA EXTRA-SOFT (ca. 600gr.)


STRUMENTI


Inseritore-estrattore Ot BAR

Ref. 429IOBM

• INSERITORE/ESTRATTORE PER CLIP


OT BAR Multiuse chiave Parallelometro
Ref. 028OCP

• PARALLELOMETRO PER OT BAR MULTIUSE


OT BAR Multiuse connettore
Ref. 155CC

• 6 CONNETTORI

STUDIO

LABORATORIO

Modellatura della sovrastruttura sul modello "Master" senza duplicare il modello in rivestimento

Versione A "Rigida"

La barra in versione “RIGIDA” è particolarmente indicata dove si richiede un movimento basculante antero-posteriore e nei casi dove la base protesica di una progettazione rigida appoggia su gengiva “ATROFICA”.

Applicare la barra nel verso A con l’apposita chiave e completare la modellatura con cera o resina

Barra fusa e finita, attenzione a non consumare nella lucidatura l’area ritentiva della barra

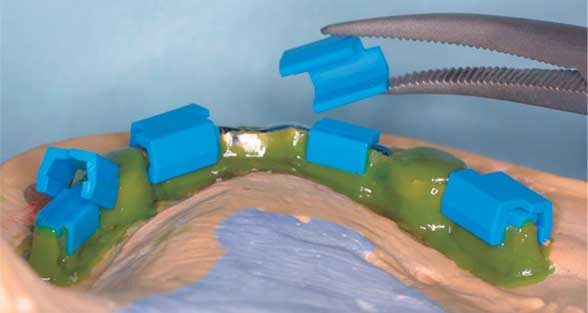

Eliminare i sottosquadri con cera ed inserire il posizionatore A in sito

Per isolare, adattare del nastro in teflon sui posizionatori A e sulla barra fusa, poi inserire i box contenitori calcinabili.

Unire i box calcinabili con resina autopolimerizzante. Il nastro in teflon impedisce le infiltrazioni della resina.

Completare la modellatura anche con cera, per le estensioni usare i connettori calcinabili, applicare i perni di colata e fondere.

Fusione finita, inserzione delle clip ritentive a scatto nella fusione.

Protesi finita con rinforzo fuso incorporato, con clip ritentive inserite.

Versione B "Resiliente"

La barra in versione “RESILIENTE” è particolarmente indicata dove si richiede un movimento resiliente bilanciato tra la zona anteriore e quella posteriore e nei casi dove la base protesica di una progettazione resiliente appoggia su una gengiva “IPERTROFICA”.

Applicare la barra nel verso B con l’apposita chiave e completare la modellatura con cera o resina

Barra fusa e finita, attenzione a non consumare nella lucidatura l’area ritentiva della barra

Inserire clip di posizione B, eliminare i sottosquadri con cera e mettere uno strato di cera sul tetto della barra, per consentire il cedimento verticale.

Per isolare, adattare del nastro in teflon sui posizionatori B e sulla barra fusa, poi inserire i box contenitori calcinabili.

Unire i box calcinabili con resina autopolimerizzante. Il nastro in teflon impedisce le infiltrazioni della resina.

Completare la modellatura anche con cera, per le estensioni usare i connettori calcinabili, applicare i perni di colata e fondere.

Fusione finita, inserzione delle clip ritentive a scatto nella fusione.

Protesi finita con rinforzo fuso incorporato, con clip ritentive inserite.
