Attacchi filettati

OT Cap Normo M1.6

La linea Cad/Cam Normo con filetto da 1,6mm è composta da  una Guaina filettata universale in titanio e
un attacco Ot Cap Normo. Il sistema è utilizzabile per lavorazioni con metodo Cad/Cam e con il metodo tradizionale a cera persa.

La Guaina filettata si può incollare e si utilizza indistintamente per Ot Equator, Ot Cap Normo e Ot Cap Micro.
Gli attacchi hanno un filetto con passo di diametro 1,6 mm.
Con l’uso della sistematica Cad/ Cam o con quella tradizionale, il risultato è sempre lo stesso: massima precisione e intercambiabilità

INFORMAZIONI PRODOTTO

STUDIO

LABORATORIO

SPECIFICHE PRODOTTO

VIDEO

INFORMAZIONI PRODOTTO


Ref. 139KSFN

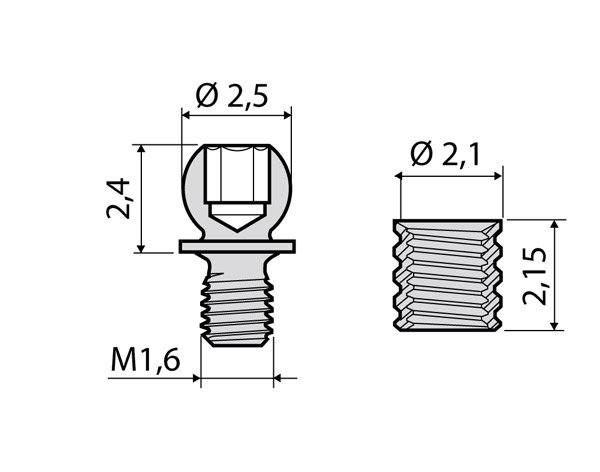

KIT SFERA FILETTATA NORMO + TiN da INCOLLARE

confezione contenente:

2 SFERE SINGOLE FILETTATE IN TITANIO
(esagono 0.9mm , filetto 1.6 mm passo fine)
• 2 GUAINE FILETTATE DA INCOLLARE IN TITANIO
• 2 SPAZIATORI PER GUAINA (sfera Normo) IN ACCIAIO


Ref. 192ACN

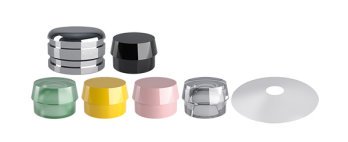

KIT ASSORTIMENTO CAPPETTE OT CAP NORMO

confezione contenente:

1 CONTENITORE INOX DI CAPPETTE
• 1 CAPPETTA DA LABORATORIO (nera)
4 CAPPETTE RITENTIVE (1 verde, 1 gialla, 1 rosa, 1 bianca trasparente)
1 DISCHETTO PROTETTIVO


RICAMBI

Ref. 239SFN

1 SFERA FILETTATA NORMO + TiN
esagono 1.3mm filetto 1.6mm passo fine


Ref. 239GSF

1 GUAINA FILETTATA DA INCOLLARE
per Normo e Micro – 1.6 mm passo fine


Ref. 239SSN

1 SPAZIATORE PER GUAINA CON SFERA NORMO


Ref. 048CAN

6 CAPPETTE EXTRARESILIENTI NORMO - ARGENTO
(elastiche- gommose) - 350g


Ref. 048CON

6 CAPPETTE EXTRARESILIENTI NORMO - ORO
(leggermente elastiche)  - 500g


Ref. 049PCN

6 CAPPETTE NORMO - VERDI
(ritenzione molto elastica) - 350g


Ref. 060CRN AY

6 CAPPETTE NORMO - GIALLE
(ritenzione extra soft) - 500g


Ref. 040CRN SN

6 CAPPETTE NORMO - ROSA
(ritenzione soft) - 900g


Ref. 040CRN

6 CAPPETTE NORMO- BIANCHE TRASPARENTI
(ritenzione  standard) - 1300g


Ref. 040TCN

2 CAPPETTE TITAN CAP NORMO


Ref. 043CLN

6 CAPPETTE NORMO - NERE
(SOLO AD USO LABORATORIO)


Ref. 041CAN

2 CONTENITORI INOX NORMO


Ref. 041CTN

2 CONTENITORI IN TITANIO NORMO ANODIZZATI - FUCSIA


STRUMENTI

Ref. 74AC01

• 1 CHIAVE PER PARALLELOMETRO NORMO

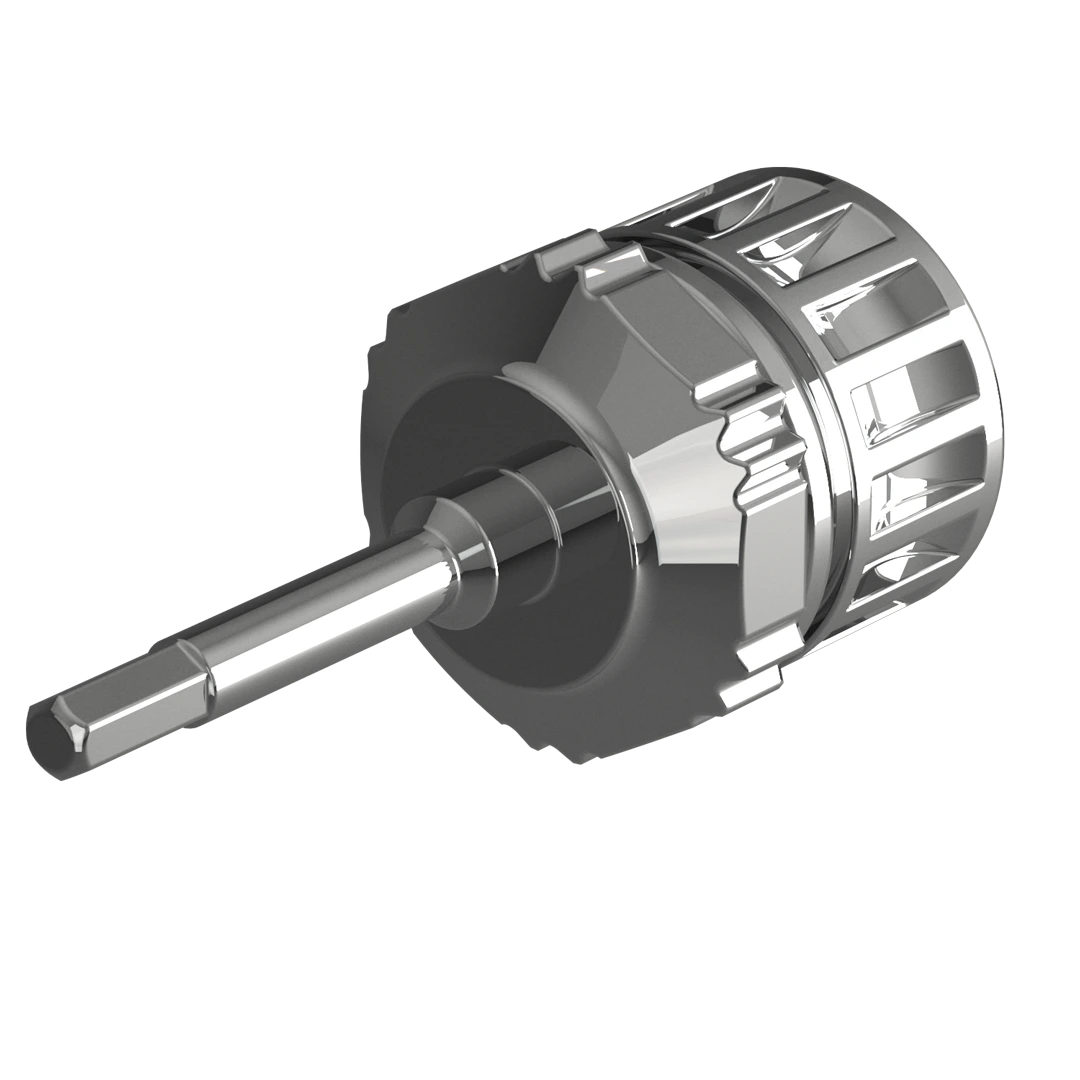

Ref. 760CBR

1 CHIAVE A BRUGOLA
(per sfere singole filettate Normo) esagono 1.3mm


Ref. 485IC

1 INSERITORE/ESTRATTORE DI CAPPETTE
OT EQUATOR - OT CAP NORMO/MICRO

LABORATORIO

Montaggio attacchi e incollaggio guaina filettata

Una volta collegata la barra creare lo spazio dove andrà posizionato l’attacco filettato con guaina.

Scegliere lo spaziatore dell’attacco e dopo averlo isolato, posizionarlo con l’apposita chiave.

Completare la modellatura con gli spaziatori in posizione.

Rimuovere gli spaziatori e procedere alla fusione della barra.

Avvitare l’attacco (OT CAP Normo) nella guaina filettata.

Posizionare l’attacco assemblato con la guaina filettata (OT CAP micro) nella chiavetta e applicare cemento composito anaerobico metallo-metallo sulla guaina e nel foro.

Aspettare l’indurimento del cemento composito, poi procedere alla rifinitura.

Una volta indurito il composito si può svitare l'attacco per controllare la perfetta adesione del materiale composito.

Barra finita con attacchi in posizione. L'intercambiabilità dell'attacco è garantita dalla guaina filettata incollata nella barra.

La tecnica è la medesima per tutti e tre i modelli di attacco
