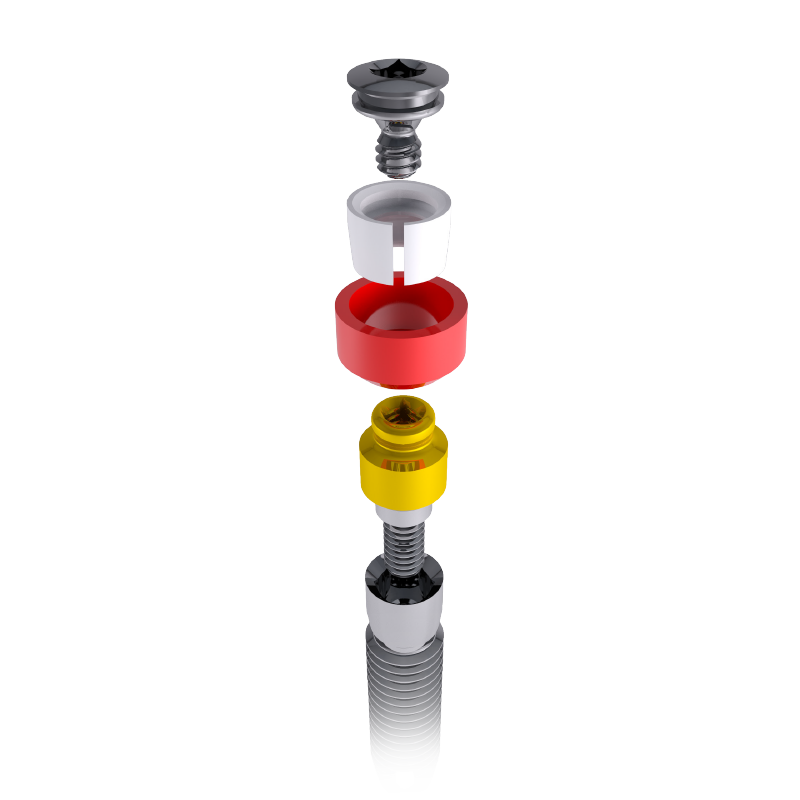

Il sistema "Seeger" è stato studiato per permettere la costruzione di barre su impianti, con connessione passiva.
Il Seeger bianco correggerà eventuali imperfezioni, createsi durante i passaggi tecnici o nella fase di trasferimento della posizione dell'attacco.
Confezione contenente:
• 1 CILINDRO CALCINABILE CONTENITORE PER SEEGER
• 1 SEEGER AUTOESTRAENTE IN PEEK
• 1 VITE IN TITANIO PER SEEGER AUTOESTRAENTE
• 1 VITE IN TITANIO PER SEEGER AUTOESTRAENTE
• 1 SEEGER AUTOESTRAENTE IN PEEK
• 1 CILINDRO CALCINABILE (h 2,5mm per Seeger)
• 1 CILINDRO CALCINABILE (h 3,5mm per Seeger)
Confezione contenente:
• 2 MASCHI “semi sfere” CALCINABILI
• 2 CONTENITORI INOX DI CAPPETTE
• 4 CAPPETTE RITENTIVE ASSORTITE (2 soft, 2 standard)
Confezione contenente:
• 1 ATTACCO IN TITANIO + TiN
• 1 CONTENITORE INOX DI CAPPETTE
• 1 DISCHETTO PROTETTIVO
• 4 CAPPETTE RITENTIVE ASSORTITE
• 1 MONCONE IN TITANIO "OT EQUATOR"
Confezione contenente:
• 2 EQUATOR FILETTATO / per guaina in titanio (filetto 1.6 mm)
• 2 GUAINE FILETTATE (filetto 1.6 mm)
• 2 CONTENITORI INOX DI CAPPETTE
• 2 SPAZIATORI IN ACCIAIO (per guaina filettata)
• 8 CAPPETTE RITENTIVE (2 extra-soft, 2 soft, 2 standard,
2 processing )
Confezione contenente:
• 1 CONTENITORE IN TITANIO DI CAPPETTE ANODIZZATO / VIOLA
• 1 CAPPETTA NERA DA LABORATORIO
• 4 CAPPETTE RITENTIVE ASSORTITE (extrasoft, soft, standard, forte)
• 1 DISCHETTO PROTETTIVO
Ref. 151SS• 2 MASCHI CALCINABILI
Ref. 140CEV• 4 CAPPETTE / VIOLA (ritenzione forte 2,7Kg)
Ref. 140CET• 4 CAPPETTE / BIANCO (ritenzione standard 1,8Kg)
Ref. 140CER• 4 CAPPETTE / ROSA (ritenzione soft 1,2Kg)
Ref. 140CEG• 4 CAPPETTE / GIALLE (ritenzione extra-soft 0,6Kg)
Ref. 140CEN• 4 CAPPETTE / NERE (solo per uso in laboratorio)
Ref. 141CAE• 2 CONTENITORI DI CAPPETTE INOX
Ref. 141CTE• 2 CONTENITORI INOX DI CAPPETTE IN TITANIO / ANODIZZATO VIOLA
Ref. 330SBE• 1 CONTENITORE SMARTBOX CON CAPPETTA / NERA (da laboratorio)
Ref. 335CSB• 4 CAPPETTE SMARTBOX / NERE (da laboratorio)
Ref. 039SFE2• 1 OT EQUATOR FILETTATO (filetto standard 2 mm)
Ref. 339SFE• 1 OT EQUATOR PER GUAINA IN TITANIO (filettato 1.6 mm)
Ref. 239GSF• 1 GUAINA IN TITANIO (filetto 1.6mm)
Ref. 339SSE• 1 SPAZIATORE PER GUAINA OT EQUATOR
Ref. 144TTE• 1 TRANSFER OT EQUATOR IN TITANIO + VITE IN TITANIO
Ref. 144MTE• 2 TRANSFER OT EQUATOR (per portaimpronta individuale)
Ref. 044CAIN• 2 TRANSFER OT EQUATOR - OT CAP (normo da impronta a strappo con cappetta)
Ref. 144AE• 2 ANALOGHI DA LABORATORIO
• CHIAVE PER PARALELLOMETRO (normo)
• CHIAVE QUADRATA + HOLDER PER AVVITARE OT-EQUATOR (quadrato 1.25mm)
• HOLDER INTERCAMBIABILE
• CONNETTORE PER MANIPOLO DINAMOMETRICO (quadrato 1,25 mm)
• STELO CURVO PER INSERIMENTO SEEGER
• Inseritore/Estrattore di cappette (Ot Equator - Normo - Micro)
• ESTRATTORE DI CAPPETTE MULTIUSO (con foro portastelo)
CRICCHETTO DINAMOMETRICO PER OT EQUATOR E SPHERO BLOCK (Flex: Valore da 15 a 35 Ncm torque, suggerito 25Ncm)
Attacchi OT EQUATOR in titanio, avvitati agli impianti sui quali verrà montata la barra di unione, con il metodo “SEEGER”.
Barra di unione in metallo, nel cilindro contenitore fuso viene inserito l'anello SEEGER autoestraente in PEEK.
Utilizzare l’inseritore per l’”ELASTIC SEEGER”, spingere l’anello elastico in PEEK fino a farlo scattare oltre l’equatore della emisfera Equator.
Anello SEEGER in posizione e vitedi chiusura in titanio pronta per l'avvitamento.
Avvitare fino in fondo la vite di chiusura in titanio, il torque suggerito è di 15Ncm.

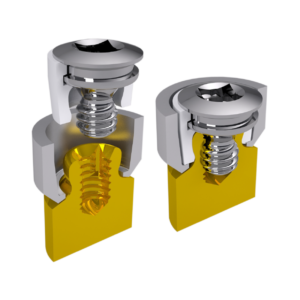

Barra avvitata, la vite in titanio insieme all'anello SEEGER in PEEK crea una compressione che oltre a collegare passivamente gli impianti ne evita lo svitamento.
Lavoro completato, si suggerisce sempre la costruzione di una struttura di rinforzo nella protesi.
In caso di un futuro controllo, la forma interna dell’anello SEEGER in PEEK permette l’auto estrazione dello stesso insieme alla vite di chiusura in titanio.
Avvitare gli OT EQUATOR sugli analoghi del modello in gesso.
Posizionare il cilindro calcinabile rosso, seguito dal seeger in peek e dalla vite di chiusura in titanio che va serrata senza forzare.
Attacchi OT EQUATOR calcinabili, montati su barra di collegamento per stabilizzare la sovrastruttura mobile. Per questo tipo di fusione utilizzare leghe metalliche di elevata durezza Vickers.
Unire i contenitori calcinabili con cera o resina. Attacchi OT EQUATOR calcinabili in posizione.
Barra fusa in posizione.
Scheletrato in posizione, i contenitori inox verranno bloccati passivamente tramite materiale composito.
La ritenzione della protesi può essere gestita utilizzando diversi gradi di ritenzione
Protesi fissa.
Inserzione dell'OT Equator seeger all'interno dell'anello autoestraente in peek già in posizione.
Come la vite seeger in titanio, l'OT Equator seeger rimuove anche l'anello autoestraente in peek durante lo svitamento.
2 OT Equator filettati cad cam e 2 OT Equator seeger in posizione, in caso di divergenza (gli OT Equator seeger seguono la direzione degli impianti) è suggerito l'uso dei contenitori Smart Box.
Normo
Ø 2.5 mm
Hex 1.3 mm
filetto 1.6mm
OT Equator Profile
Ø 2.5 mm
Quadrato 1.2 mm
filetto 1,6mm
Micro
Ø 1.8 mm
Hex 0.8 mm
filetto 1,6mm
Guaina filettata
Altezza 2.25 mm
Larghezza 2.2 mm
OT Equator – Attacco diretto per impianti
